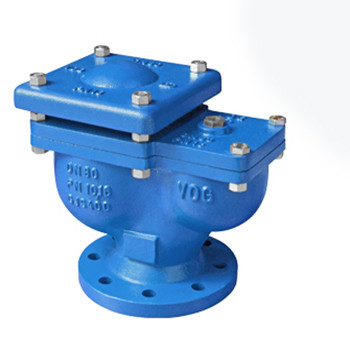

شیر تخلیه هوا دو روزنه چدنی وگ ایران
شیر تخلیه هوا دو روزنه چدنی وگ ایران از جمله شیر هایی است که برای کارهایی با فشار های کاری بالا مورد استفاد قرار می گیرد.
دارای دو شناور و دو یاتاقان در بالا و پایین آن می باشند. این نوع شیرالات چدنی عموما بعنوان تخلیه کننده ی هوای موجود در لوله ها بعد از تخلیه کامل اب مورد استفاده قرار می گیرند.
شیر هوای دو روزنه یک محفظه مخصوص تخلیه و ورود هوا به مقدار کم و محفظه ی دیگر مخصوص ورود و خروج هوا به مقدارزیاد در نظر گرفته شده است.
نکته ی بسیار مهم در ارتباط با نصب و اجرای ان در خط لوله این می باشد که باید بصورت کاملا عمودی نصب شوند و هر شش ماه یکبار مورد بازرسی و سرویس قرار بگیرند.
ایستگاه های پمپاژ، خط الراس های خطوط انتقال آب و در کنار گذر ها از جمله مکان هایی هستند که نصب این نوع شیر ها برای تخلیه هوا در ان تاثیر گذار تر است.
نکته ی دیگری که حائذ اهمیت است این است که جهت جلوگیری از دستکاری شیر توسط افراد غیر متخصص در پای کار کلیه پیچ های مورد استفاده در آن از نوع آلن می باشند تا براحتی قابل باز کردن نباشند.
مشخصات شیر تخلیه هوا دو روزنه چدنی وگ ایران
- دارای یک مخزن هوا به همراه شناور های مجزا
- روزنه بزرگ برای تخلیه حجم زیاد هوا به هنگام پر شدن (ورود آب به درون خطوط لوله )
- ورود هوا به داخل خطوط لوله به هنگام خالی شدن خطوط (برداشت آب )
- روزنه کوچک برای تخلیه حباب های هوا بوجود آمده در خطوط لوله ناشی از کاویتاسیون
- چدن داکتیل براساس استاندارد EN 1563 (DIN 1693)
- ابعاد فلنج مطابق با استاندارد EN 1092-2
- تست بازرسی نهایی مطابق با استاندارد EN 12266 DIN 3230 part 3
نوع مواد شیر تخلیه هوا دو روزنه چدنی وگ ایران
- بدنه و کلاهک از جنس چدن داکتیل EN-GJs-400 GGG40
- شناورها از جنس پلیمر سخت و مقاوم در برابر فشار، ضربه و فرسودگی
- آب بند ها از جنس EPDM/ NBR
- روزنه کوچک از جنس برنج اکسترود
محافظت در برابر زنگ زدگی
• پوشش داخلی و بیرونی شیرها رنگ اپوکسی پودری نوع الکترواستاتیک
با ضخامت 100 تا 200 میلی متر از نوع آبی REAL 5005
محدوده کاربرد
• حداکثر دمای کاربری : 70 درجه سانتی گراد
• حداقل فشار برای آب بند شناورها 0/5 بار
روش نصب شیر تخلیه هوا تک روزنه بزرگ چدنی وگ ایران
بصورت افقی، و در حالت تراز میبایست نصب شود.
از یک شیر قطع و وصل (مانند شیر دروازهای) فلنجدار به عنوان شیرگارد در زیر شیر هوا استفاده شود.
به منظور جلوگیری از ورود اشیاء و اجسام خارجی به داخل خطوط لوله و داخل شیر از صافی مناسب استفاده نمایید.
برای اتصال فلنج شیر از واشر آببندی مناسب و پیچ و مهرههای استاندارد استفاده شود.
جهت جلوگیری از بروز صدمه به شیر، نگهداری در محل های سرپوشیده و مناسب قبل از نصب ضروری است.
ضمناً برای جابجایی شیر از وسایل مناسب استفاده شود و از پرتاب آن جداً جلوگیری بعمل آورید.
سرویس و تمیز کردن شناورها و سوپاپها به صورت ادواری در زمانهای مناسب انجام شود.
