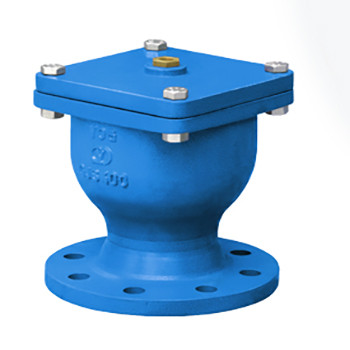

شیر تخلیه هوا تک روزنه کوچک چدنی وگ ایران
شیر تخلیه هوا تک روزنه کوچک چدنی وگ ایران دارای دو نوع تک روزنه و دو روزنه می باشند.
نقش این نوع شیرآلات چدنی در خط لوله دم و بازدم هوا به درون لوله است .
منظور از دم و باز دم تخلیه ی مقدار هوایی است که درون لوله جمع شده و باعث افزایش فشار و بروز خلا در آن می شود.
نقاط نصب این نوع شیرآلات در تاثیرگذاری ان نقش بسیار پر رنگی دارند و نصب ان ها در خط الراس، بعد از پمپ، بعد از شیرهای کنترلی و در لوله های انتقال با یک شیب توصیه می شود.
مقدار فشاری که این نوع شیرآلات متحمل میشوند 10، 16 و 40 بار است.
مکانیزم عملکردی که این شیر ها دارند عبارت است از یک شناور کوچک که به نسبت حجم معینی در داخل آب شناور است و مقطع عبور اب را بسته نگه میدارد.
شیر های تخلیه عموما دارای یک روزنه کوچک برای تخلیه حباب های هوا بوجود آمده در خط لوله کشی ناشی از کاویتاسیون می باشند.
هوا زمانی وارد خط لوله میشود که خطوط آن خالی شده (برداشت آب) باشند.
بدنه و کلاهکی از جنس چدن داکتیل EN-GJS-۴۰۰( GGG۴۰ ) و ابعاد فلنج مطابق با استاندارد EN۱۰۹۲-۲ و تست بازرسی نهایی مطابق با استاندارد EN ۱۲۲۶۶ (DIN ۳۲۳۰ part ۳ ) می باشند.
مشخصات شیر تخلیه هوا تک روزنه کوچک چدنی وگ
- دارای یک مخزن هوا به همراه شناور
- روزنه کوچک برای تخلیه حباب های هوا بوجود آمده در خطوط لوله ناشی از کاویتاسیون
- چدن داکتیل براساس استاندارد EN 1563 (DIN 1693)
- ابعاد فلنج مطابق با استاندارد EN 1092-2
- تست بازرسی نهایی مطابق با استاندارد EN 12266 DIN 3230 part 3
نوع مواد شیر تخلیه هوا
- بدنه و کلاهک از جنس چدن داکتیل EN-GJs-400 GGG40
- شناورها از جنس پلیمر سخت و مقاوم در برابر فشار، ضربه و فرسودگی
- آب بند ها از جنس EPDM/ NBR
- روزنه کوچک از جنس برنج اکسترود
محافظت در برابر زنگ زدگی
• پوشش داخلی و بیرونی شیرها رنگ اپوکسی پودری نوع الکترواستاتیک
با ضخامت 100 تا 200 میلی متر از نوع آبی REAL 5005
محدوده کاربرد
• حداکثر دمای کاربری : 70 درجه سانتی گراد
• حداقل فشار برای آب بند شناورها 0/5 بار
روش نصب شیر تخلیه هوا تک روزنه کوچک چدنی وگ ایران
بصورت افقی، و در حالت تراز میبایست نصب شود.
از یک شیر قطع و وصل (مانند شیر دروازه ای) فلنجدار به عنوان شیرگارد در زیر شیر هوا استفاده شود.
به منظور جلوگیری از ورود اشیاء و اجسام خارجی به داخل خطوط لوله و داخل شیر از صافی مناسب استفاده نمایید.
برای اتصال فلنج شیر از واشر آببندی مناسب و پیچ و مهرههای استاندارد استفاده شود.
جهت جلوگیری از بروز صدمه به شیر ، نگهداری در محل های سرپوشیده و مناسب قبل از نصب ضروری است.
ضمناً برای جابجایی شیر از وسایل مناسب استفاده شود و از پرتاب آن جداً جلوگیری بعمل آورید.
سرویس و تمیز کردن شناورها و سوپاپها به صورت ادواری در زمانهای مناسب انجام شود.
