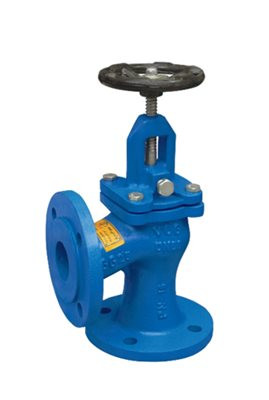

شیر سوپاپی 90 درجه چدنی وگ ایران
شیر سوپاپی 90 درجه چدنی وگ ایران یکی از مدل های مختلف شیر های سوزنی یا سوپاپی است.
این شیر یکی از انواع تغیر یافته از طرح اصلی این نوع شیرآلات سوزنی است که انتهای آن دارای زاویه ی 90 درجه می باشد.
این شیر ها به این دلیل 90 درجه می نامند که قادرند فقط با یک زاویه نود درجه بچرخند و باز و بسته شوند و خروج آن متقارن تر از خروج یک شیر سوزنی معمولی می باشد.
مزیت و ویژگی اصلی این شیر که آن را یک پله از انواع دیگر آن بالاتر می برد این است که علاوه بر اینکه یک شیر است می تواند بعنوان یک زانویی نیز عمل کند.
طراحی و ساختار شیر سوپاپی 90 درجه چدنی وگ ایران
بدنه و کلاهک این نوع از شیرالات چدنی از جنس چدن داکتیل (GGG40)400-GJS-EN و یا چدن خاکستری (GG25)250-GJL-EN می باشد.
طبق استانداردهایی نظیر و EN1561(DIN1691) و EN1563(DIN1693) مورد استفاده قرار می گیرند.
در نهایت تست بازرسی نهایی آن مطابق با استاندارد EN1226(DIN۳۲۳۰part 3۳) است.
- شیر در دو نوع محورغیر صعودی و صعودی مطابق با استاندارد DIN 3356
- چدن داکتیل مطابق با استاندارد EN 1563 (DIN 1693) بر حسب سفارش
- چدن خاکستری مطابق با استاندارد EN 1561 (DIN 1691)
- وجه تا وجه مطابق با استانداردEN 558 , basic series 8 (DIN 3202,F1)
- تست بازرسی نهایی مطابق با استانداردEN 12266 (DIN 3230 part 3)
- ابعاد فلنج مطابق با استاندارد EN 1092-2
مقاومت این نوع محصولات در برابر گرما و زنگ زدگی
شیرآلات سوزنی یا سوپاپی عموما با مقاومت بالا در برابر هرگونه مورد و عوامل خارجی ارائه می شوند.
پوشش داخلی و خارجی این نوع شیرها توسط رنگ اپوکسی پودری با بهره گیری از روش پاشش الکترواستاتیک آبی (RAL5005) به انجام رسیده و مقاومت بالایی در برابر مواد خورنده و اسیدی نیز دارند.
شیرفلکه های سوزنی چدنی وگ ایران بی همتا میتوانند به گونه ای قرار بگیرند که بتوانیم از آن بعنوان تنظیم کننده ی مقدار جریان نیز استفاده کنیم.
کاربرد و محل نصب شیرآلات سوپاپی یا سوزنی
این نوع محصولات عموما بعنوان انتقال دهنده و کنترل کننده سیالات مایع بعنوان مثال آب خام و بخار در سیستم لوله کشی نصب می گردند.
در سیستم هایی که دمای هوا در ان پایین باشد از شیر فلکه سوپاپی 90 درجه استفاده می شود.
زیرا در این حالت فشار به قسمت پایین دیسک وارد می شود و در نتیجه باعث سلامت ماندن و ممانعت از آسیب پذیری آب بند ها می شوند.
این مورد نیز از میزان سایندگی آن ها بر روی نشیمنگاه و سطوح مجرا بند نیز می کاهد.
محدوده کاربرد
140 درجه سانتی گراد با آب بند دریچه از جنس برنز
200 درجه سانتی گراد با آب بند دریچه از جنس فولاد ضدزنگ
روش نصب شیر سوپاپی 90 درجه چدنی وگ ایران
بصورت کاملا تراز عمودی نصب میگردد.
شیر سوپاپی مدل زاویه دار با رعایت جهت جریان سیال که با عالمت پیکان روی بدنه مشخص شده است نصب می گردد.
بهترین وضعیت برای افزایش طول عمر شیر، حالت کاملا باز سوپاپ می باشد.
برای آب بندی کامل شیر در حالت کاملا بسته از فلکه هایی با اندازه استاندارد برای هر یک از سایزها انتخاب و استفاده شده بطوریکه توسط نیروی دو دست یک فرد قابل اجرا می باشد.
لذا جهت آب بندی شیر از نیروی بیش از حد توسط هرگونه وسیله دیگر خودداری و فلکه شیر را در جهت عقربه های ساعت بسته و در جهت خلاف حرکت عقربه های ساعت باز نمایید.
به منظور جلوگیری از ورود اشیاء و اجسام خارجی به داخل خطوط لوله و داخل شیر از صافی مناسب استفاده نمایید.
برای آب بندی محور بجای پکینگ های گرافیکی از اورینگ های سیلیکونی استفاده شده لذا در این خصوص از طول عمر باتری نسبت به شیرهای مشابه برخوردار می باشد.
برای اتصال فلنج شیر از واشر آببندی مناسب و پیچ و مهره های استاندارد استفاده شود.
جهت جلوگیری از بروز صدمه به شیر، نگهداری در محل های سرپوشیده و مناسب قبل از نصب ضروری است.
ضمناً برای جابجایی شیر از وسایل مناسب استفاده شود و از پرتاب آن جداً جلوگیری بعمل آورید.
