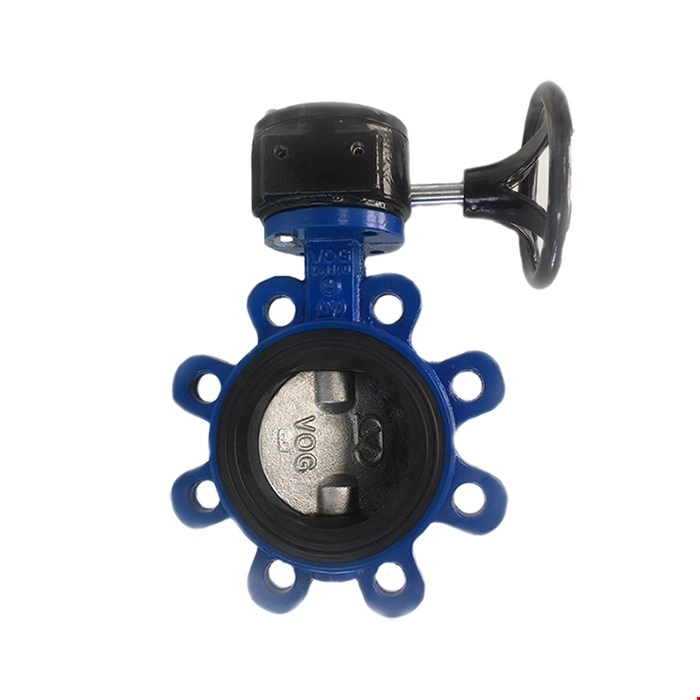

شیر پروانه ای لاگ گیربکس دار دریچه چدن وگ ایران
طرح پروانه‌ای، یک دیسک صاف است که روی میله‌ای داخل شیر نصب شده است که با چرخش دسته یا گیربکس برای باز و بستن لوله برای کنترل جریان سیال می چرخد.
عملگر گیربکس دستی از طریق چرخ دستی متناسب با سری سوپاپ پروانه ای عمل می کند.
عملگرهای گیربکس برای باز و بسته شدن دریچه های پروانه ای، به ویژه دریچه های اندازه بزرگتر، در مقایسه با اپراتور اهرمی سنتی استفاده می شوند.
باتر فلای ولو با هوزینگ چدن داکتیل، دریچه فولادی ضد زنگ مرکزی، شفت پیوسته و نشیمنگاه قابل تعویض که به عنوان آب بندی فلنج نیز عمل می‌کند.
نوع مصرف درصنایع
آب فاضلاب، تاسیسات، صنایع غذایی، صنایع پتروشیمی
مشخصات
دارای دسته اهرم مقاوم، زیبا و قفل شونده بین صفر تا 90 درجه چرخش
دارای گیربکس مقاوم و روان (در صورت درخواست قبلی خریداران)
محافظت در برابر زنگ زدگی
با پوشش های انتخابی
رنگ بدنه و دسته : پودری الکترو استاتیک
پوشش دیسک : انواع آبکاری گالوانیزه -کروم – نیکل و نیکل کروم بر روی دیسکهای چدنی و استنلس استیل
لاستیک آب بندی
EPDM :برای مصارف آب و فاضلاب تا دمای 70 درجه سانتی گراد
NBR: برای مصارف روغنی و ترکیبات آلی تا دمای 100 درجه سانتی گراد
SILICON : برای مصارف بخار تا دمای 180 درجه سانتی گراد
محدوده کاربرد شیر پروانه ای لاگ گیربکس دار دریچه چدن وگ ایران
شرایط تولید نرمال و استاندارد در کارخانه
حداکثر دمای کاربردی 70 درجه سانتی گراد با لاستیک آب بندی EPDM
(در صورت استفاده در دمای بالاتر با اعلام قبلی توسط خریداران صورت می پذیرد. )
قابل نصب بین فلنج های ساخته شده بر اساس استانداردهای:
EN1092-2 – ISO 7005 – ASME B 16.1 Class 125 – ASME 16.5 Class 150
تست بازرسی نهایی مطابق با استاندارد DIN EN 12266 , DIN 3230-3 , ISO 5208
