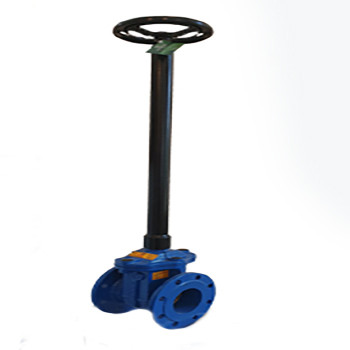

شیر فلکه کشویی دفنی دسته بلند زبانه لاستیکی ؟
شیر فلکه کشویی دفنی دسته بلند زبانه فلزی وگ ایران برای کنترل جریان مایعات مورد استفاده قرار می گیرد و هنگامی که لاستیک به وسیله ی پیچ چرخان متصل به خود بالا می رود.
این شیر فلکه در حالت باز قرار می گیرد و هنگامی که پایین می رود شیر بسته می شود و جریان مایع را مسدود می کند.
دسته ی شیر دایره ایی شکل بوده که باعث می شود به راحتی با چشم، باز و یا بسته بودن شیر مشخص نشود.
شیر های فلکه دفنی بسیار مقاوم هستند و پس از کار طولانی مدت، عملکرد درست خود را حفظ می کنند و به طور ایمن بسته می شوند.
این ویژگی، این شیرآلات چدنی را به گزینه‌ای عالی برای کنترل جریان شاره ها تبدیل می کند..
نوع مصرف درصنایع
آب ، فاضلاب و تأسیسات
مشخصات و طراحی مدل
وجه تا وجه مطابق با استاندارد isiri 3363 ,EN 558 , BASIC SERIES 14 (DIN 3202 , F4)
چدن مطابق با استاندارد EN 1563 (DIN 1693)
قابلیت و آسانی در تعویض آب بند های محور
ابعاد فلنج مطابق با استاندارد EN 1092-2
نوع مواد
- PN10/16
- بدنه و کلاهک از جنس چدن داکتیل
- مطابق استاندارد EN-GJS-400(GGG40)
- زبانه در سایز 40 از جنس برنز در شیر های زبانه فلزی
- زبانه از سایز 50 الی 500 در شیرهای زبانه فلزی از جنس چدن داکتیل با رینگ آب بندی برنزی
- مطابق استاندارد EN-GJS-400(GGG40)
- زبانه در شیرهای زبانه لاستیکی از سایز 40 تا 300 جنس چدن داکتیل مطابق استاندارد EN-GJS400(GGG40) با روکش لاستیکی از جنس EPDM
- اورینگ ها از جنس EPDM/NBR/SILOCON
- محور از جنس فولاد زنگ نزن با 13% کروم (AISI 420)
- مهره محور از جنس برنج فورج شده و از سایز 250 الی 500 از جنس چدن داکتیل
- غلاف از جنس فولاد ST37
محافظت در برابر زنگ زدگی
پوشش داخلی و بیرونی شیر ها رنگ اپوکسی پودری نوع الکترو استاتیک
با ضخامت 100 تا 200 میکروم از نوع REAL 5005
محدوده کاربرد شیر فلکه کشویی دفنی وگ ایران
با ارورینگ SILICON
100 درجه سانتی گراد تا فشار 16 بار برای چدن داکتیل در زبانه فلزی
70 درجه سانتی گراد تا فشار 16 بار برای چدن داکتیل در زبانه لاستیکی
نصب شیر فلکه کشویی دفنی دسته بلند زبانه لاستیکی وگ ایران
توصیه می گردد شیر حداقل در فاصله 3 تا 4 برابر قطر خط لوله از محل نصب زانویی، سه راهی و صافی نصب شود.
لوله ها باید دارای ساپورت مناسب باشد تا نیروی اضافی به شیر وارد نشود.
شیر نباید در موقعیتی نصب شود که در معرض نیرو و ارتعاشات خارجی قرار داشته باشد.
در صورتیکه شیر در فضای آزاد نصب می شود بایستی در برابر تاثیرات مستقیم جوی محافظت گردد.
قبل از شروع به عملیات نصب شیر لازم است خط لوله از سیال تخلیه و داخل لوله بازرسی و تمیز گردد.
اجزا داخلی شیر از جمله سطوح آببندی بدنه و زبانه بازرسی و تمیزکاری شوند به نحوی که هیچگونه رنگ یا آلودگی و گرد و خاک روی این قسمتها نباشد.
برای آب بندی کامل شیر در حالت بسته، از فلکه هایی با اندازه استاندارد برای هریک از سایزها انتخاب و استفاده شده بطوریکه توسط نیروی دو دست یک فرد قابل اجرا می باشد.
لذا جهت آببندی شیر از نیروی بیش از حد توسط هرگونه وسیله دیگر خودداری نمایید.
شیرهای دروازه ای صرفاً جهت قطع و وصل جریان میباشند لذا اکیداً در حالت نیمه باز جهت کنترل جریان استفاده نگردد.
قبل از نصب، از انطباق فلنج های متقابل خط لوله بافلنج های شیر اطمینان حاصل گردد.
از پایه های شیر فقط برای تحمل وزن شیر استفاده شود . اعمال بار اضافی به بدنه شیر مجاز نمی باشد.
برای سهولت نصب شیر ، فاصله بین فلنج های لوله باید حدود 24 میلیمتر بیشتر از اندازه فلنج تا فلنج شیر باشد این فاصله توسط اتصالات قابل پیاده قابل تنظیم می باشد.
توصیه می شود مشخصات واشرهامطابق استاندارد (DIN 2690)DIN EN 1514 در نظر گرفته شوند.
استفاده از واشر آب بندی از نوع لاستیکی منجید دار تا دمای 70 درجه سانتیگراد و واشر کلین گریت در دمای بالاتر از 70 درجه سانتیگراد توصیه می گردد.
