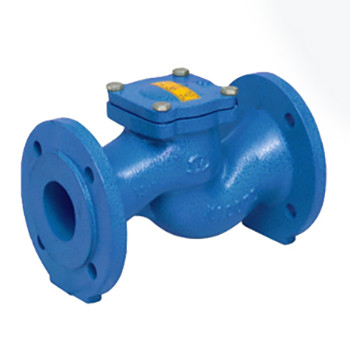

شیر یکطرفه سوپاپی نوع صاف (مستقیم) "3 اینچ pn16

شیر یکطرفه سوپاپی نوع صاف (مستقیم) چیست؟

شیر یکطرفه همان‌طور که از اسم آن بر مشخص است، این شیر به نحوی طراحی شده است که مایع فقط از یک طرف آن با حداقل مقاومت می‌تواند وارد شود و زمانی که در یک مسیر قرار دارد جریان مایع از طرف مخالف آن غیرممکن است. این شیر برای جلوگیری از جریان معکوس در سیستم با کمترین نشت طراحی شده است.



در مقایسه با انواع مختلف شیرهای چک یا شیرآلات یک طرفه، مدل سوپاپی دارای خواص خاصی است که آن را از دیگر انواع متمایز میکند و باعث ترجیح این نوع بر دیگر مدلها در برخی موقعیت ها میشود.

1- کاهش زمان بسته شدن دیسک به دلیل کمتر بودن کورس حرکتی شیر یکطرفه سوپاپی

2- افزایش نیروی فنر به منظور سریع تر بسته شدن شیر بسیار ساده تر وکم هزینه تر از افزایش جرم وزنه در نوع یکطرفه وزنه ای است.

3- برخلاف شیر یکطرفه وزنه ای شیر یکطرفه سوپاپی بخش خارجی آسیب پذیر ندارد

4- برخلاف شیر یکطرفه وزنه ای شیر یکطرفه سوپاپی را بدون نیاز به اعمال تغییرات در ساختمان آن می توان در جهات مختلف نصب کرد.

5- طراحی این شیر امکان نصب شیر پروانه ای را بلافاصله پس از خود فراهم کرده است.

6- تعویض تعمیر ونگهداری شیر یکطرفه سوپاپی آسان وسریع تر از نوع وزنه ای است.

7- عمر کارکرد شیر با توجه به جنس فنر و شفت همچنین یاتاقان بندی مناسب آن بسیار بالاست.

شیر یکطرفه همان‌طور که از اسم آن بر مشخص است، این شیر به نحوی طراحی شده است که مایع فقط از یک طرف آن با حداقل مقاومت می‌تواند وارد شود و زمانی که در یک مسیر قرار دارد جریان مایع از طرف مخالف آن غیرممکن است. این شیر برای جلوگیری از جریان معکوس در سیستم با کمترین نشت طراحی شده است. در اکثر شیرها محل ورود مایع به شیر مطرح نیست و می‌تواند از دو طرف آن باشد؛ ولی در شیر یک طرفه فقط مایع از یک طرف شیر می‌تواند وارد شود که به همین علت اگر در محلی قرار دارد و می‌خواهیم جریان را درمسیرمخالف خود عبور دهیم بایستی این شیر را برعکس نماییم یا این که داخل آن را درآوریم که در این صورت حالت شیر یکطرفه را از دست خواهد داد. تنها شیری که نیاز به اپراتور ندارد شیر یک طرفه است. یک از مزایای شیر یک طرفه این است که اکر فشار سیال در ورودی شیر به حد لازم نرسد شیر عمل نخواهد کرد

مشخصات و طراحی شیر یکطرفه سوپاپی نوع صاف :

• دارای آب بند لاستیکی یا فلزی
• وجه تا وجه مطابق با استاندارد DIN3202,F1 , Basic Series 1 , EN3202-1
• تست و بازرسی نهایی مطابق با استاندارد EN12266; DIN3230 PART 3
• چدن داکتیل مطابق با استاندارد EN1563; DIN1693
• چدن خاکستری مطابق با استاندارد EN 1561; DIN 1691
• ابعاد فلنج مطابق استاندارد EN 1092-2

نوع مواد شیر یکطرفه سوپاپی:

• بدنه و کلاهک از جنس چدن داکتیل مطابق با استانداردEN-GJL-400 (GGG40)و یا چدن خاکستری  EN-GJL-250 (GG25)
• نشیمنگاه از جنس برنز / فولاد ضدزنگ
• دریچه از جنس برنز / فولاد ضدزنگ یا چدن داکتیل
• فنر از جنس فولاد
• آب بند دریچه از جنس برنز/ فولاد ضدزنگ برحسب سفارش NBR/EPDM

محافظت در برابر زنگ زدگی:

• پوشش داخلی و بیرونی شیرها رنگ اپوکسی پودری نوع الکترواستاتیک

کاربرد شیر یکطرفه سوپاپی وگ:

• آب و بخار و فاضلاب

حداکثر دمای کاربری:

• 70 درجه سانتیگراد با آب بند دریچه از جنس EPDM/NBR
• 100 درجه سانتگیراد با آب بند دریچه از جنس سیلیکون
• 150 درجه سانتیگراد با آب بند دریچه از جنس برنز
• 200 درجه سانتگیراد با آب بند از جنس فولاد ضد زنگ





سایز	قطر	نوع اتصال	کاربرد	جنس بدنه
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 2 اینچ	50	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 1/2 2 اینچ	65	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 3 اینچ	80	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 4 اینچ	100	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 5 اینچ	125	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 6 اینچ	150	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 8 اینچ	200	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 10 اینچ	250	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 12 اینچ	300	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 14 اینچ	350	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 16 اینچ	400	فلنج	آب	چدن
