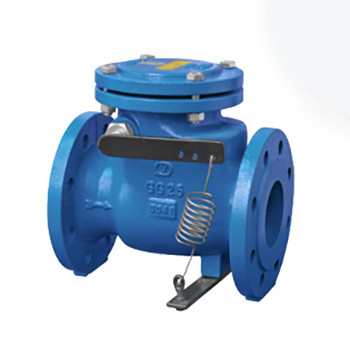

شیر یکطرفه فنردار ضربه قوچی وگ ایران 6 اینچ pn16

شیر یکطرفه فنردار ضربه قوچی چیست؟

یکی از انواع شیرهای صنعتی که این شرکت تولید می کند، شیر یکطرفه فنردار ضربه قوچی وگ است. این شیر صنایع نیروگاهی، کشاورزی، فاضلاب، موتورخانه، تصفیه خانه آب، کاربردهای صنعتی و توزیع و انتقال آب تا دمای 70 درجه سانتیگراد کاربرد دارد.

شیر یکطرفه همان‌طور که از اسم آن بر مشخص است، این شیر به نحوی طراحی شده است که مایع فقط از یک طرف آن با حداقل مقاومت می‌تواند وارد شود و زمانی که در یک مسیر قرار دارد جریان مایع از طرف مخالف آن غیرممکن است. این شیر برای جلوگیری از جریان معکوس در سیستم با کمترین نشت طراحی شده است. در اکثر شیرها محل ورود مایع به شیر مطرح نیست و می‌تواند از دو طرف آن باشد؛ ولی در شیر یک طرفه فقط مایع از یک طرف شیر می‌تواند وارد شود که به همین علت اگر در محلی قرار دارد و می‌خواهیم جریان را درمسیرمخالف خود عبور دهیم بایستی این شیر را برعکس نماییم یا این که داخل آن را درآوریم که در این صورت حالت شیر یکطرفه را از دست خواهد داد. تنها شیری که نیاز به اپراتور ندارد شیر یک طرفه است. یک از مزایای شیر یک طرفه این است که اکر فشار سیال در ورودی شیر به حد لازم نرسد شیر عمل نخواهد کرد.

مشخصات و طراحی شیر یکطرفه فنردار ضربه قوچی وگ ایران:

این مدل دارای آب بند فلزی یا لاستیکی است و مطابق با استاندارد  EN 558-1 , basic series 48 DIN 3202,F6 و تست بازرسی نهایی مطابق با استاندارد  EN 12266  DIN 3230 part 4 تولید می شوند.

چدن داکتیل مطابق با استاندارد EN 1563  DIN 1693
چدن خاکستری مطابق با استاندارد  EN 1561 DIN 1691
ابعاد فلنج مطابق با استاندارد EN 1092-2

دارای عملکرد اهرم فنری به منظور بسته شدن سریع جهت جلوگیری از پدیده مخرب ضربه قوچی (Hammer Effect) است.

نوع مواد شیر یکطرفه فنردار:

بدنه از جنس چدن خاکستری و مطابق با استاندارد  EN-GJL-250 (GG25)

دریچه a  از جنس برنز (برحسب سفارش) دریچه b از جنس چدن داکتیل مطابق با استاندارد EN-GJL-400 (GGG40)

آب بند روکش لاستیکی از جنس EPDM /Silicon/ NBR و رینگ آب بندی از جنس برنز است.

محافظت در برابر زنگ زدگی شیر یکطرفه فنردار:

• پوشش داخلی و بیرونی شیرها رنگ اپوکسی پودری نوع الکترواستاتیک است و مانع زنگ زدگی می شود.

محدود کاربری شیر یکطرفه فنردار:

• تصفیه خانه آب، شبکه توزیع و انتقال آب، کشاورزی، فاضلاب و تأسیسات خانگی و کاربردهای صنعتی تا دمای 70 درجه سانتیگراد

• حداکثر دمای کاربردی برای سیال خنثی آب بند لاستیکی تا 70 درجه سانتی گراد و آب بند فلزی تا 120 درجه سانتیگراد

کاربرد شیر یکطرفه فنردار ضربه قوچی وگ:

جلوگیری از برگشت آب در محدوده فشار مجاز کاری
بازشدن دریچه آب با فشار ورودی موردنظر با تنظیم محل وزنه روی اهرم و تغییر در میزان وزن وزنه

روش نصب و بهره برداری شیر یکطرفه فنردار ضربه قوچی وگ:

1. این شیر به صورت افقی، مایل و عمودی قابل استفاده است.
2. شیریکطرفه (خودکار) با رعایت جهت جریان آب که با علامت پیکان روی بدنه مشخص شده است نصب می گردد.
3. به منظور جلوگیری از ورود اشیاء و اجسام خارجی به داخل خطوط لوله و داخل شیر از صافی مناسب استفاده نمایید.
4. برای اتصال فلنج شیر از واشر آببندی مناسب و پیچ و مهرههای استاندارد استفاده شود.
5. جهت جلوگیری از بروز صدمه به شیر، نگهداری در محل های سرپوشیده و مناسب قبل از نصب ضروری است.
ضمناً برای جابجایی شیر از وسایل مناسب استفاده شود و از پرتاب آن جداً جلوگیری بعمل آورید.





سایز	قطر	نوع اتصال	کاربرد	جنس بدنه
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 2 اینچ	50	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 1/2 2 اینچ	65	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 3 اینچ	80	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 4 اینچ	100	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 5 اینچ	125	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 6 اینچ	150	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 8 اینچ	200	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 10 اینچ	250	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 12 اینچ	300	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 14 اینچ	350	فلنج	آب	چدن
شیر یکطرفه فنردار چدنی(ضربه گیر قوچی)وگ ایران GG25 PN16 سایز 16 اینچ	400	فلنج	آب	چدن
