خودکار یکطرفه "3/4 اینچ کلاس 150 فولاد A216
مدل شیر
یکطرفه (چک ولو}
برند
KITZ
جنس بدنه
ASTM A216 WCB
جنس دیسک
استنلس استیل 304 یا 316
نوع اتصال
فلنجدار
فشار کاری
تا 19 بار (275 psi) در کلاس 150
دمای کاری
تا 19 بار (275 psi) در کلاس 150 c: تا 425 درجه سانتیگراد
کلاس فشار
Class 150

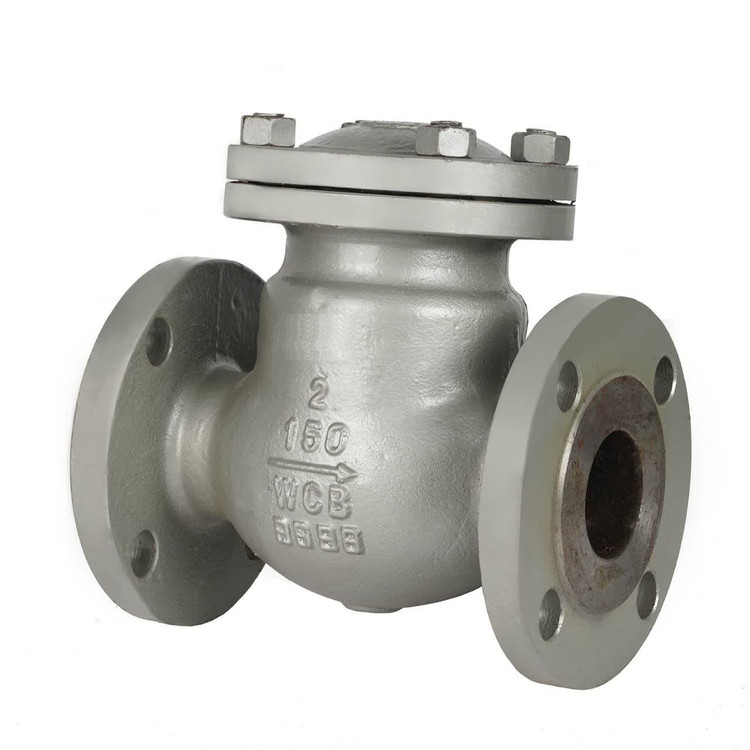

شیر یکطرفه (چک ولو) دریچهای WCB | برند KITZ
معرفی:
شیر یکطرفه یا چک ولو (Check Valve) کیتز با بدنه فولادی WCB و طراحی دریچهای (Swing Type)، مناسب جلوگیری از برگشت سیال در خطوط انتقال است. این شیر بهصورت خودکار و بدون نیروی خارجی عمل میکند.
مشخصات فنی:
- برند: KITZ
- مدل: Swing Check Valve
- جنس بدنه: ASTM A216 WCB (فولاد کربنی)
- جنس دیسک: استنلس استیل 304 یا 316
- نوع اتصال: فلنجدار (Flanged) مطابق ASME B16.5
- کلاس فشار: Class 150 / 300
- فشار کاری: تا 19 بار (275 psi) در کلاس 150
- c: تا 425 درجه سانتیگراد
- طراحی: API 6D / ASME B16.34
- تست فشار: API 598
- نوع آببندی: Metal to Metal یا Soft Seat
عملکرد:
این شیر با فشار جریان سیال در مسیر مستقیم باز شده و هنگام توقف یا معکوس شدن جریان، بهصورت خودکار بسته میشود. این ویژگی مانع از برگشت سیال و آسیب به تجهیزات میشود.
ویژگیها:
- عملکرد اتوماتیک بدون نیاز به برق یا اپراتور
- مقاوم در برابر ضربه قوچ و برگشت جریان
- ساخت دقیق، طول عمر بالا و آببندی مؤثر
- قابل استفاده برای گاز، بخار، مایعات خورنده و آب
کاربردها:
- خطوط نفت و گاز
- پالایشگاه و پتروشیمی
- نیروگاهها و صنایع بخار
- کارخانههای شیمیایی و دارویی
- سیستمهای آب و فاضلاب صنعتی
استانداردها:
- طراحی: API 6D / ASME B16.34
- طول شیر: مطابق ASME B16.10
- اتصال فلنج: مطابق ASME B16.5
- تست فشار: API 598
وبسایت: www.petrosanatsoren.ir
شماره تماس: 09108567304
نقد و بررسی چک ولو کلاس 150 WCB کیتز
1. جنس بدنه و ساختار
ساختهشده از فولاد ریختهگری WCB با مقاومت بالا در برابر فشار و دما. ایدهآل برای کاربردهای صنعتی با دوام بالا.
2. عملکرد فنی
عملکرد خودکار بدون نیاز به نیروی خارجی، جلوگیری از برگشت جریان و محافظت از پمپها و تجهیزات حساس.
3. مشخصات فنی
طراحی مطابق ANSI Class 150، تحمل فشار تا 19 بار و دمای بالا تا حدود 400 درجه سانتیگراد.
4. نصب و کاربرد
اتصال فلنجی مطابق استاندارد ANSI B16.5، مناسب برای خطوط بخار، پتروشیمی، صنایع غذایی و تأسیسات گرمایشی.
جمعبندی
چک ولو کلاس 150 WCB برند کیتز انتخابی مطمئن، بادوام و صنعتی برای جلوگیری از برگشت سیال در مسیر لولهکشی است.
