مهره ماسوره (Union Elbow) زانویی سایز 3/4 اینچ OD

آشنایی با اتصالات ابزار دقیق (مهره ماسوره (Union Elbow) زانویی سایز 1/4 اینچ (OD))

در این مقاله سعی داریم جهت آشنایی بیشتر با اتصالات ابزار دقیق یا تیوب فیتینگ، بصورت جامع و کاربردی، به معرفی اتصالات ابزار دقیق بپردازیم. اتصالات ابزار دقیق یا فیتینگ های ابزار دقیق در صنایع مختلف نقشی حیاتی را در تضمین اندازه‌گیری دقیق، کنترل دقیق و عملیات ایمن برعهده دارند.مهره ماسوره (Union Elbow)

درک و آشنایی با انواع کانکتور ابزار دقیق و عملکرد اتصالات در ابزار دقیق برای حرفه‌ای‌ هایی که در زمینه‌ های نفت و گاز، شیمیایی، داروسازی و بسیاری دیگر فعالیت می‌کنند بسیار حائز اهمیت است. در ادامه این مقاله به موضوعاتی مانند، انواع اتصالات ابزار دقیق، جنس و متریال تیوب فیتینگ، کاربرد کانکتور های ابزار دقیق، نحوه نصب اتصالات ابزار دقیق و کاربرده ها و ویژگی های تجهیزات ابزار دقیق می پردازیم.

اتصالات ابزار دقیق یکی از انواع اتصال پاپینگ و خطوط لوله کشی در صنایع مختلف از جمله پتروشیمی و نفت و گاز است که، با نام های مختلفی از جمله: اتصالات ابزار دقیقی، اتصالات تیوب ابزار دقیق، اتصالات در ابزار دقیق، کانکتور ابزار دقیق و همینطور لوله و اتصالات ابزار دقیق شناخته می شوند.

انواع کانکتور ابزاردقیق (Tube connector)

1- زانویی مادگی (Female Elbow)

2- سه راهی انشعاب نری (Male Brunch Tee)

3- اتصال نری تابلویی (Bulkhead Male Connector)

4- سه راهی انشعاب کاهنده (Reducing Union Tee)

5- اتصال مادگی تابلویی (Bulkhead Female Connector)

6- اتصال سه راهی انشعاب مادگی (Female Brunch Tee)

7- سه راهی یک سر مادگی (Female Run Tee)

8- مبدل شلنگی نری (Male Tube Adapter)

9- اتصال مادگی (Female Connector)

10- سه راهی یک سر نری (Male Run Tee)

11- سه راهی انشعاب موقعیت پذیر (Positionable Branch Tee)

12- سه راهی یک سر نری موقعیت پذیر (Positionable Male Run Tee)

13- زانویی نری موقعیت پذیر (Positionable Male Tee)

14- اتصال نری زانویی 45 درجه موقعیت پذیر (45Deg Positionable Male Elbow)

15- رابط زانویی 45 درجه (45Deg. Male Elbow)

16- زانویی نری (Male Elbow)

17- اتصال اورینگی نری (O Seal Male Connector)

18- اتصال نری (Male Connector)

19- یونیون یا رابط چهارارهی (Union Cross)

20- یونیون یا رابط سه راهی (Union Tee)

21- رابط زانویی تابلویی (Bulkhead Elbow)

22- یونیون یا رابط زانویی (Union Elbow)

23- یونیون یا رابط تابلویی کاهنده (Bulkhead Reducing Union)

24- یونیون یا رابط تابلویی (Bulkhead Union)

25- یونیون یا رابط کاهنده (Reducing Union)

26- یونیون یا رابط مستقیم (Union)

27- کپ یا کلاه (Fitting End Closure)

28- پلاگ (Tube End Closure)

29- مهره (Coupling Cap (Nuts))

30- بک فرول (Back Ferrule)

31- فرول (Front Ferrule)

مهره ماسوره (Union Elbow)

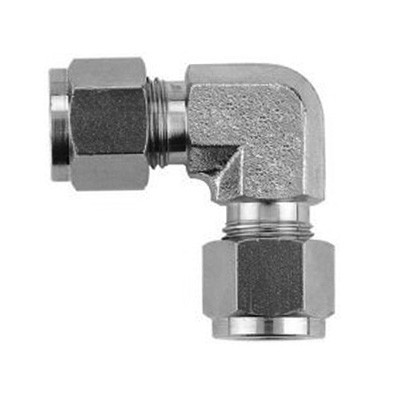

مهره ماسوره (Union Elbow) زانویی  یک زانو که دوسر آن هم سایز و دو سر آن مهره OD و با زاویه 90 درجه می باشد.

فشار مهره ماسوره (Union Elbow) زانویی

فشار مهره ماسوره (Union Elbow) زانویی  معمولا در محصولات ساخت کشور هند کلاس 3000 و در محصولات ساخت کره جنوبی و اروپا و آمریکا کلاس 6000 میباشد.



متریال مهره ماسوره (Union Elbow) زانویی  معمولا در محصولات ساخت کشور هند استنلس استیل گرید 304 و در محصولات ساخت کره جنوبی و اروپا و آمریکا استنلس استیل گرید 316  میباشد.
