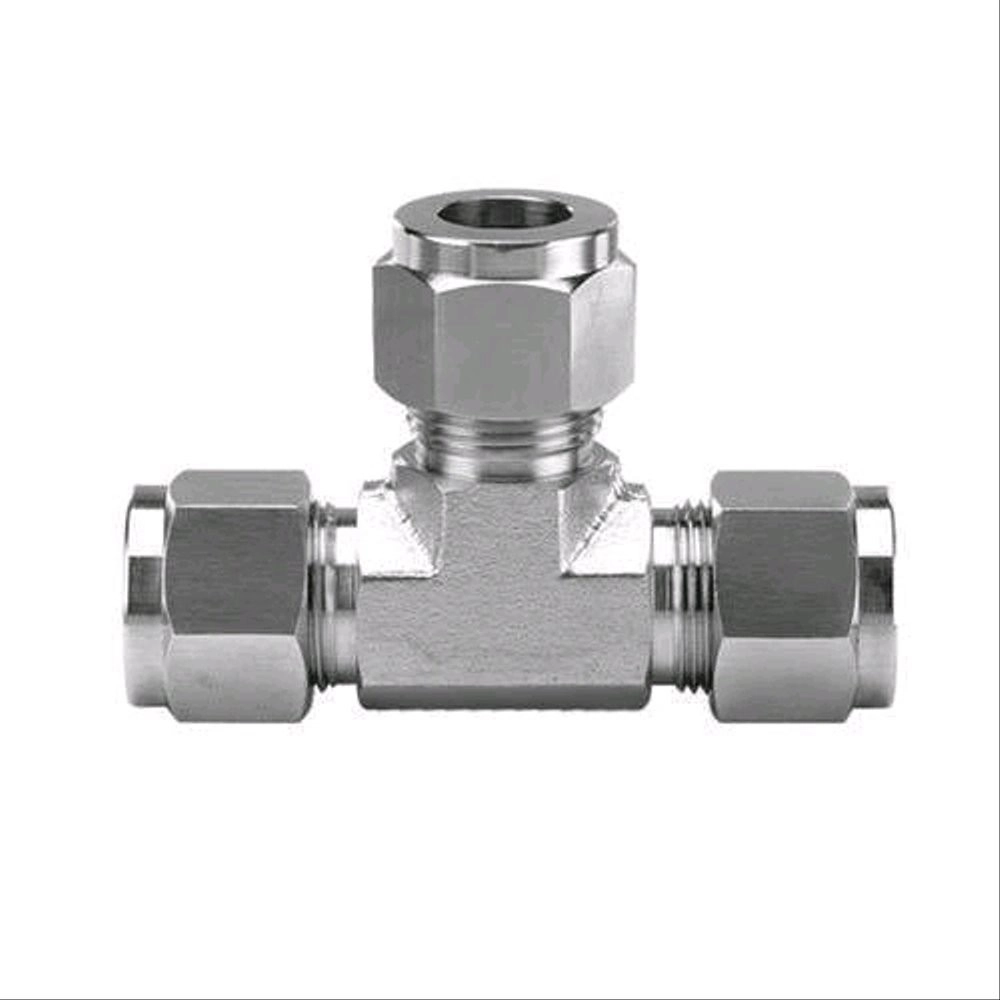

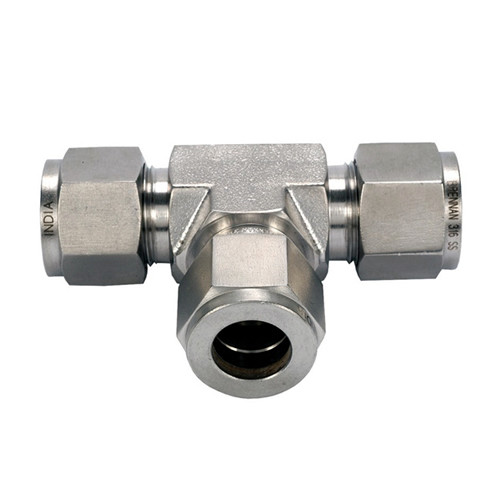

کانکتور ابزار دقیق (رابط سه راهی (Union Tee) یا اتصالات ابزار دقیق و یا اتصالات استینلس استیل قطعاتی هستند که برای هرگونه تغییر در جهت جریان سیالات در خطوط لوله کشی (تیوب کاری) ابزار دقیق ، ایجاد انشعاب در تیوبهای ابزاردقیق برای فراهم کردن مسیرهای بیشتر برای عبور سیال، کور کردن یکی از شاخه های لوله تغییر قطر لوله و … تولید ، ساخته و از آن ها استفاده می شود.
چرا باید اتصالات ابزاردقیق یا کانکتورهای ابزاردقیق را بشناسیم ؟
یکی از مهم‌ترین نکات تیوب کاری در صنایع مختلف آشنایی با اتصالات تیوب کاری (فیتینگ های ابزاردقیق instrument Fitting) است. علت اهمیت اتصالات لوله کشی کاربرد های فراوان و مهم آن ها است که در تعاریف هرکدام از اتصالات ابزاردقیق به برخی از آن ها اشاره خواهیم کرد.
دسته بندی انواع اتصالات ابزاردقیق یا کانکتورهای ابزاردقیق
انواع اتصالات در ابزاردقیق را می توان به دو دسته بندی زیر از یکدیگر مجزا کرد
فیتینگ های ابزاردقیق Fittings
کوپلینگ های سریع Quick Couplings
چرا از کانکتورهای ابزار دقیق یا فیتینگ استفاده میکنیم ؟
اتصالات جوشکاری شده در صنایع مختلف بسیار عالی و مطمئن عمل خواهند کرد. با این حال، بر خلاف اتصالات فیتینگ یا فرول دوقلو، از آنها نمی توان در هر شرایطیاستفاده کرد. تصور کنید عملیات تعمیر و نگهداری روی تجهیزات ابزاردقیق لوله گاز انجام می شود. جرقه ای که هنگام جوشکاری اتصالات استفاده می شود ممکن است فاجعه ایجاد کند. مطمئناً در این شرایط کاری از اتصالات جوشی استفاده نمی‌کنید… در این گونه موارد، از اتصالات فشاری ابزاردقیق یا همان فیتینگ ها یا با ترجه تحت الفضی از اتصالات فرول دوقلو استفاده میکنید
متریال کانکتورها و یا فیتینگ ها ی ابزاردقیق از چیست ؟
اندازه گذاری فیتینگ ها یا اتصالات ابزاردقیق
این قطعات در دو استاندارد میلی متری و یا اینچی تولید میگردند.
سایز فیتینگ ها بر مبنای سایز خارجی تیوب استیل ابزاردقیقی که روی آن متصل میشوند محاسبه میگردد.
در زیر میتوانید تعدادی از این اتصالات را ببینید.
انواع فیتینگ ها یا اتصالات ابزاردقیق
در زیر میتوانید تعدادی از این اتصالات را ببینید:
